Modbus-RTU Haberleşmeli VAV Termostatı

VAV Termostatı

Herhangi bir HVAC sisteminin amacı, bir alan veya bölge içindeki sıcaklığı korumaktır. Bu nedenle Bina sakinlerine ısıtılmış ve soğutulmuş hava sağlamak amacıyla binalara VAV sistemleri kurulmaktadır. Alan bir oditoryum veya açık fabrika alanı gibi geniş olduğunda, HVAC sistemi tek bir ayar noktası ve alan sıcaklığına dayalı olarak besleme havası sağlar. Bununla birlikte, sistemin birkaç bölgede konfor düzeyini koruması gerektiğinde, sorun daha karmaşık hale gelir. Örneğin, bir ofis alanı sistemi, ayrı odalardaki birden çok ayar noktasına uygun değerde sıcaklık sağlamalıdır. Bu karmaşık sorun, genellikle her bölge çıkışına bir VAV termostat sistemi kurularak çözülür.

VAV uygulamaları, birden çok bölgeye soğutulabilen veya ısıtılabilen kontrollü bir hava hacmi sağlayan merkezi bir ünite içerir. Her bölge, talebe göre kontrollü bölgeye hava akışını ayarlamak için motorlu damperli bir VAV kontrol kutusu içerir. Bazı konfigürasyonlar şunlardan birini veya birkaçını içerir: hava akış basıncı sensoru, fan, kanal ısıtıcısı, kanal sıcaklık sensoru vs.

En basit değişken hava hacmi kontrol (VAV) sistemi, tek bir besleme kanalından gelen havayı kontrol eder ve odadaki sıcaklığa bağlı olarak her bir bölgeye veya odaya hava akışını değiştirir. Bir VAV sistemi dört temel parçadan oluşur: bir termostat, hassas bir aktüatör kontrollü damper, bir hava akışı sensörü ve bir kontrolör.

Termostat, alan sıcaklığının sıcaklık ayar noktasında olduğunu algıladığında, kontrolör, hava akışı önceden tanımlanmış bir alt limite ulaşana kadar damperi kapatır. Oda sıcaklığı ayar noktasından uzaklaştıkça, kontrolör, hava akışı önceden tanımlanmış bir üst limite ulaşana kadar damperi açar. Oda sıcaklık ayar noktasındaysa, VAV'daki damper minimum hava akışına kapanır. Oda sıcaklığı ayar noktasının üzerine çıktığında, VAV kontrol cihazı, sıcaklığı ayar noktasına döndüren soğuk besleme havasını odaya vermek için damperi açar. Damperin tam konumu, odadaki soğutma gereksinimleri değiştikçe minimum hava akışı ile maksimum hava akışı arasında değişir.

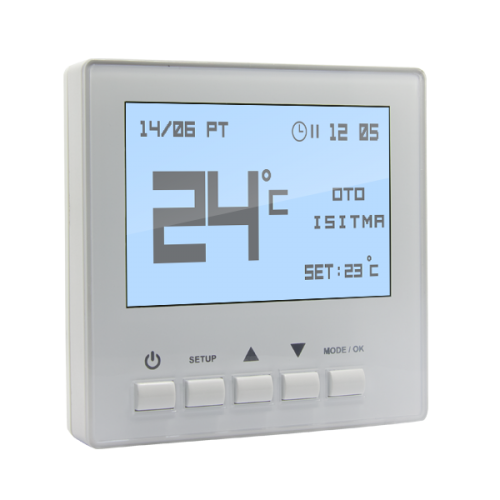

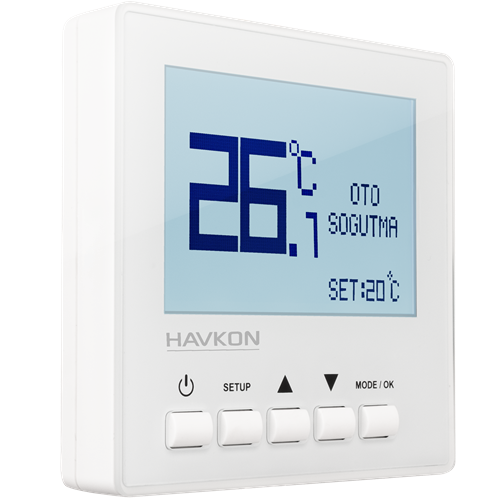

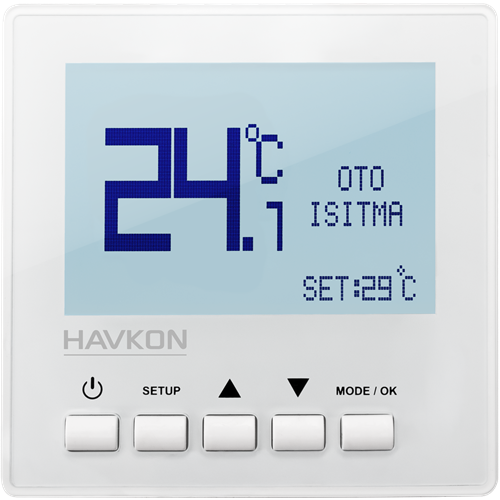

VAV (Variable air volume) sistemleri HVAC sistemlerinde ana ekipmanlardan biridir. VAV ler kendi içindeki basınç ve aktuator kontrol mekanizması sayesinde mekana sabit debili havayı aktarmaktadırlar. Ofis, hastane ve okul gibi bölgesen kontrolün ihtiyaç olduğu mekanlarda hava debisinin kontrolü sıcaklığa göre olmaktadır. SMT.3021 kodlu VAV termostatlar mahalin istenilen şartlara uygunluğunu sağlamak için dahili sıcaklık sensörü ve 0-10V analog çıkışı ile VAV yi kontrol etmektedir. Dahili PI kontrol yapısı ile istenilen set sıcaklık değerine en hızlı şekilde getirmek için VAV kontrolünü sağlamaktadır. Isıtma veya soğutma seçimi ekran üzerinden yapılabilmektedir. VAV uygulamaları dışında oransal elektrikli ısıtıcı kontrolü, klima santral kontrolü, frekans invertörü kontrolü ve oransal fan kontrolü uygulamalarında kullanılmaktadır. SMT.3021.M serisi ürünlerde dahili modbus-rtu protokolüne uyumludur. Bu sayede birden fazla mahalin kontrolünü scada,hmi veya plc aracılığı ile tek bir noktadan yönetilmesine imkan sağlanmaktadır. Grafik ekran, türkçe ingilizce dil seçimi ile kullanıcı dostu kullanıma sahiptir. 24VAC//24VDC besleme ve sıva üstü montaj özelliklerine sahiptir.
